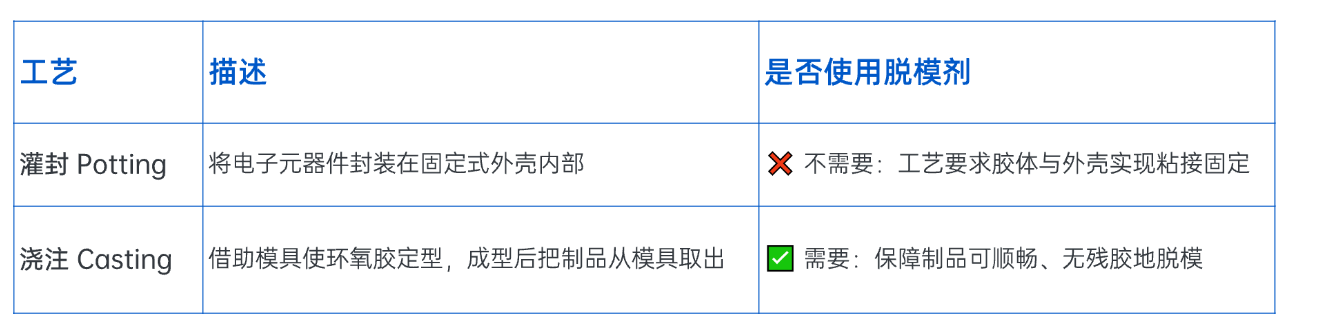

有机硅脱模剂使用警示

I. 形成物理阻隔层（粘接失效问题） 残留的有机硅会形成一层表面能非常低的薄膜，环氧胶无法在该表面润湿铺展，容易出现脱粘失效：环氧胶体虽能完成固化，却只会附着在有机硅污染物表层，无法和基材实现牢靠粘接。

II. 化学反应层面阻碍固化（固化抑制问题） 部分环氧体系，尤以阳离子固化型环氧（部分紫外固化配方属于此类）为代表，对碱性污染物十分敏感。呈碱性的有机硅残留会中和体系内的酸性催化剂，造成胶层界面发黏、固化不完全。

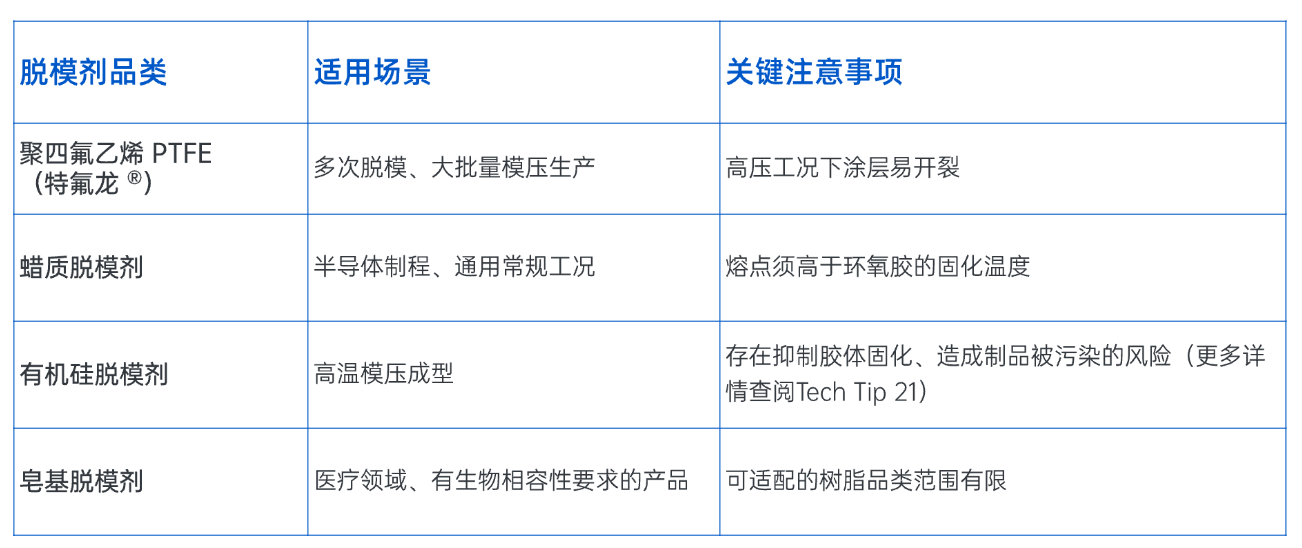

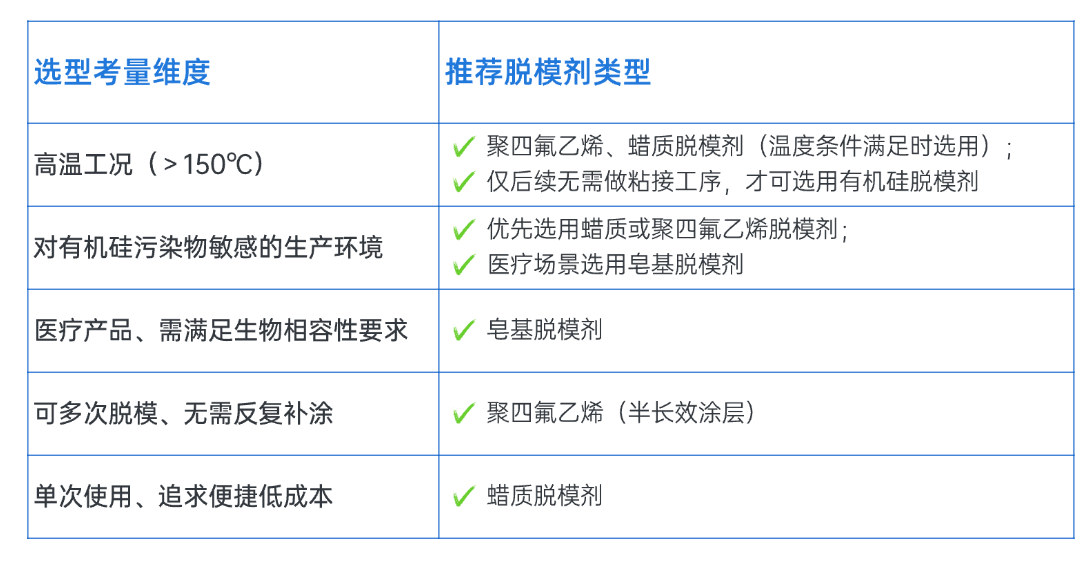

05 快速选型对照表

替代方案：选用自带脱模属性的模具基材，例如硅橡胶、聚四氟乙烯、聚烯烃，无需额外涂刷脱模剂。

06 不得已选用有机硅脱模剂时：配套清洁规范

a. 脱模后清洁：开展粘接、涂覆工序前，系统清除全部有机硅残留。

b. 两步溶剂擦拭：先用非极性溶剂擦拭，再以异丙醇二次擦洗。

c. 等离子处理：可有效去除微量有机污染物。

d. 洁净度核验：开展水破试验：若水膜能连续平铺铺开，代表基材洁净、表面能达标；水珠呈球状聚拢，则说明表面存有污染物。

07 日常使用操作规范

涂覆方式

• 结构复杂的模具：采用喷涂施工，可形成薄且均匀的涂层

• 平面工件：选用刷涂作业，避免产生刷痕

• 环氧胶接触模具前，务必等待脱模剂完全干透

再涂覆周期（cycles 指代脱模作业次数）：

• 蜡质脱模剂：每完成 1~3 次脱模就需补涂

• 聚四氟乙烯（PTFE）脱模剂：可连续脱模 10~50 次再补涂

• 半永久型脱模剂：可连续脱模 50~200 次再补涂

模具清洁事项：选用适配溶剂做清洗（蜡质残留用丙酮清理；硅类残留使用专用清洗剂），杜绝污渍堆积结垢。

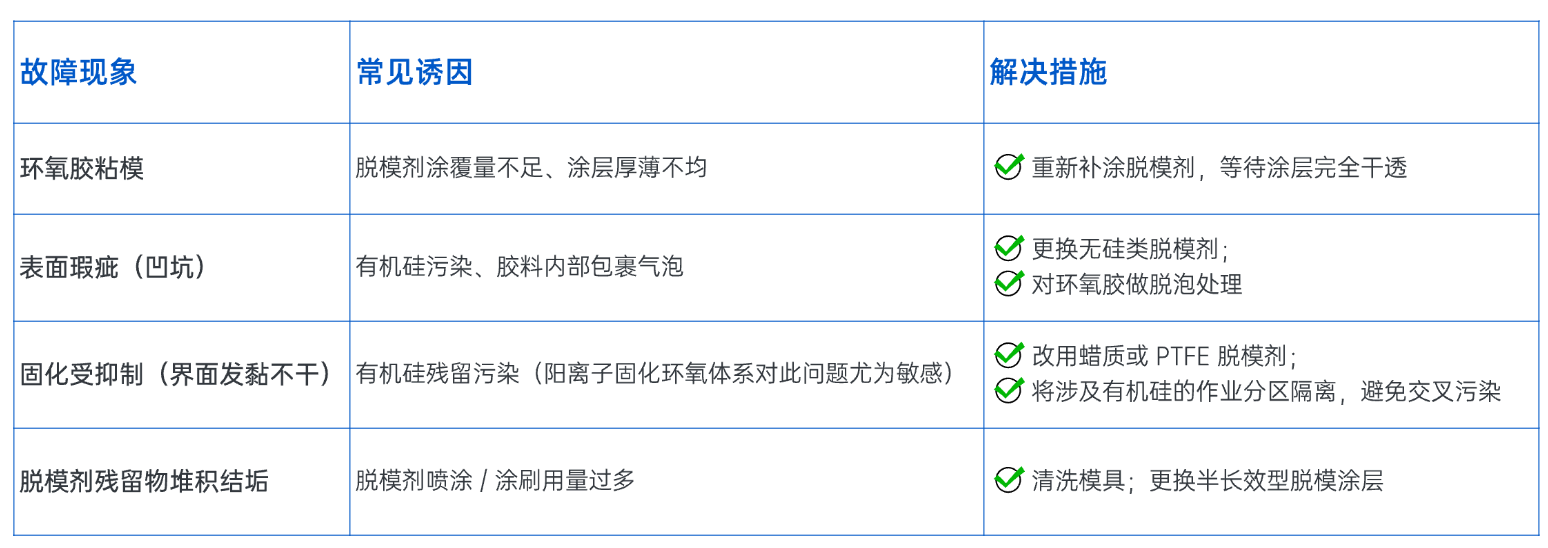

08 故障排除

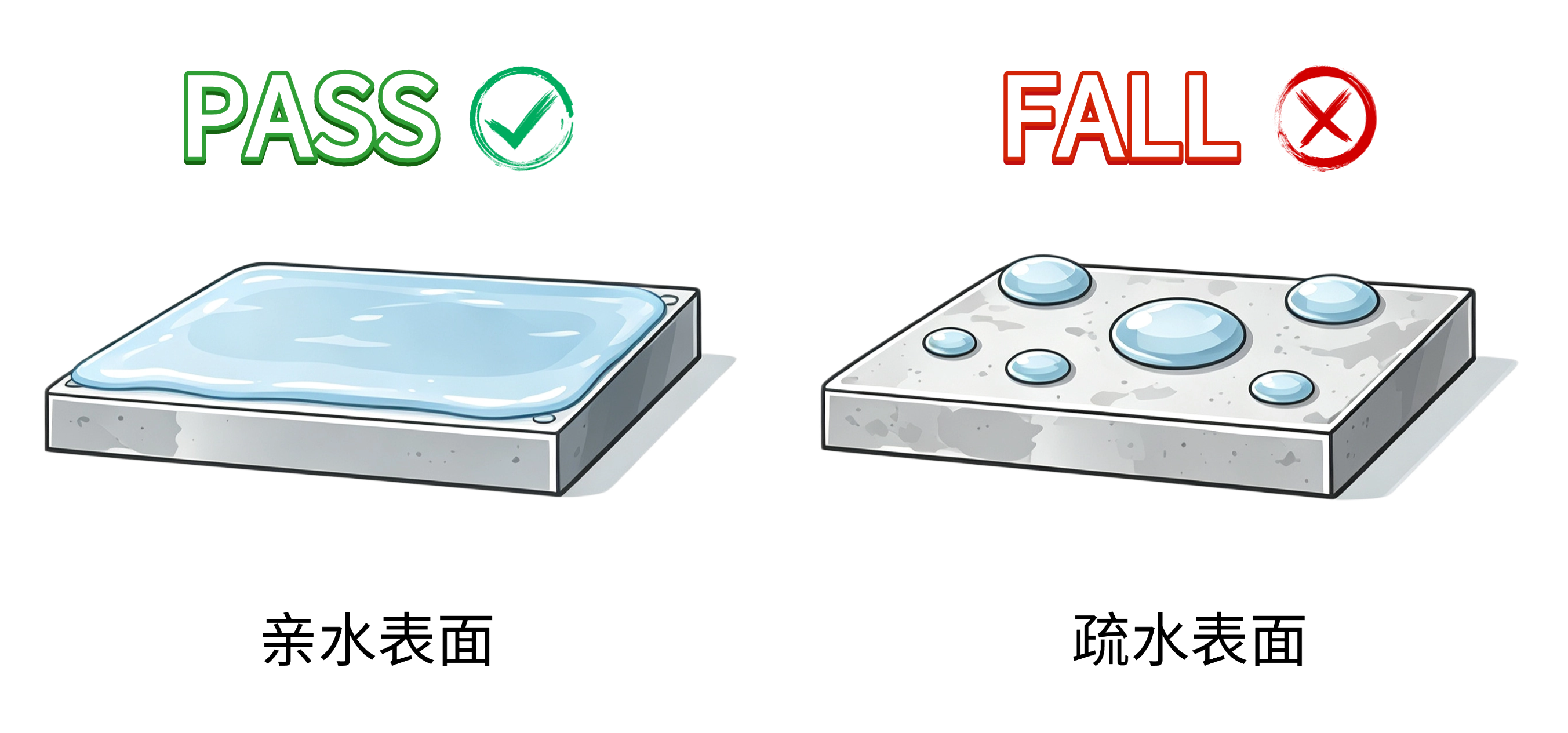

水破试验效果对比图（AI 生成）

09 各类生产工况选型建议

· 光学透镜模塑：选用聚四氟乙烯、皂基脱模剂，保障成品表面无瑕疵

· 医疗器械装配：采用皂基脱模剂，规避制品表面产生缺陷

· 工装治具防护：常规喷涂蜡质、聚四氟乙烯脱模剂，缩短设备清洁停机时长。
